windows10環境のPython（Diagrams）でシステム構成図を描く手順

システム構成図を手書きではなく、コード化したいと思い調べていたら PythonのDiagramsでかけるみたいなので、インストールと作成方法を試してみる

Diagrams とは
#

Diagramsは、Pythonで書かれたオープンソースのライブラリで、インフラストラクチャーやシステムアーキテクチャの構成図をコード化するOSSみたいです。

Diagramsは以下のようなクラウドサービスにも対応してます。 ※詳細は公式サイトの「Nodes」を参照

OnPremでは、よく利用される以下OSSのDiagramsもあるので、これだけで構成図が作れそう

Fluentd
GitlabCI
Jenkins
Ansible
Datadog

Diagrams を実行するまでの手順
#

Windows OSでDiagramsを使うには、以下の3つの設定が必要です。

Pythonをインストール
Graphvizをインストール
Diagramsをインストール

詳細手順を以下に案内します。

①Pythonをインストールする
#

Pythonの公式サイトから、Windows用のインストーラをダウンロード＆インストールするか、 Microsoft Store から Python on Windowsをダウンロード＆インストールします。

※最新バージョンの3.11だとDiagramsがエラーになって動作しなかったので、3.10をインストールしてください。

各インストール方法は以下を参照

インストールしたら、以下コマンドでバージョンを確認

python --version

VisualStudioCodeで実行する人は、Python 拡張機能のインストールするのもオススメです

②Graphvizをインストールする
#

Graphvizの公式サイトから、Windows用のインストーラをダウンロードします。ダウンロードしたインストーラを実行し、指示に従ってGraphvizをインストールします。

windowsへのインストール手順は過去記事のここを参照してください。

インストールしたら、以下コマンドでバージョンを確認

dot -V

③Diagramsをインストールする
#

コマンドプロンプトを開き、以下のコマンドを実行し Diagrams をインストールします。

pip install diagrams

詳細手順が知りたい人はここを参照

Diagramsの動作確認
#

インストールが完了したら、Pythonスクリプト内でDiagramsを使ってシステム構成図を作成することができます。

ためしに公式のExamplesコードを試してみましょう。

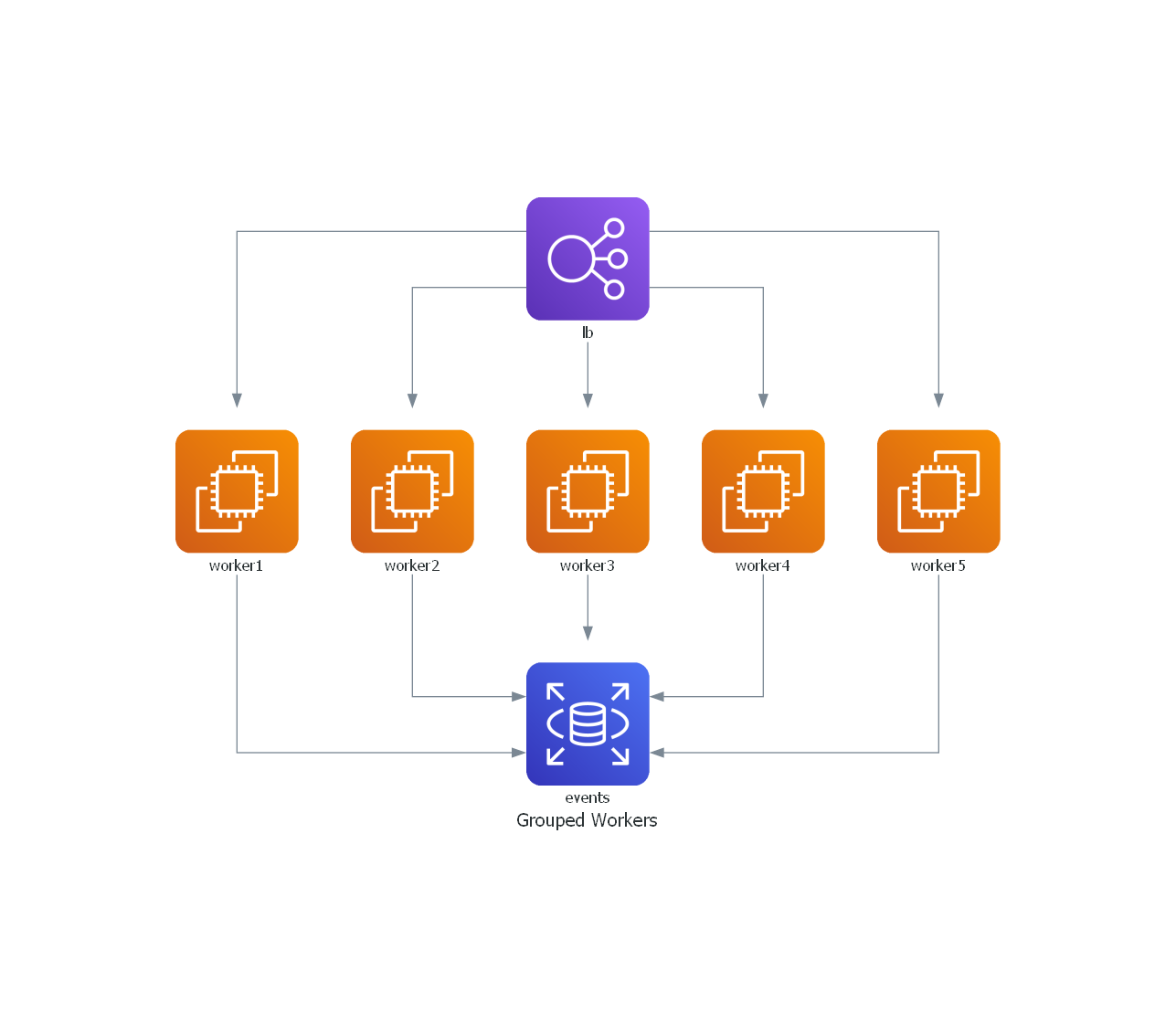

テストコード(ファイル名：diagram.py)

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("Grouped Workers", show=False, direction="TB"):
    ELB("lb") >> [EC2("worker1"),
                  EC2("worker2"),
                  EC2("worker3"),
                  EC2("worker4"),
                  EC2("worker5")] >> RDS("events")
